拉力傳感器有很多種結構，有S型拉傳感器、筒式拉力傳感器、輪輻式拉力傳感器、板環式拉力傳感器、柱式拉力傳感器、螺桿式拉力傳感器等，下面滄正傳感器來給大家簡單介紹下各類拉力傳感器
1、S型拉力傳感器
S型拉力傳感器是最常見的一種，也是精度最高的一種，可達0.02%FS，內螺紋連接。S型拉力傳感器有常規的和微型的，常規的可測幾噸到幾十噸力，微型的可測幾十克到幾克的力。S型拉力傳感器因精度高，安裝方便，既可用來做吊鉤秤等各類電子衡器，也可以用在設備上用來測拉力或壓力。特別是小量程、小空間對精度要求高的力的測量，用微型S型拉壓力傳感器更是方便。

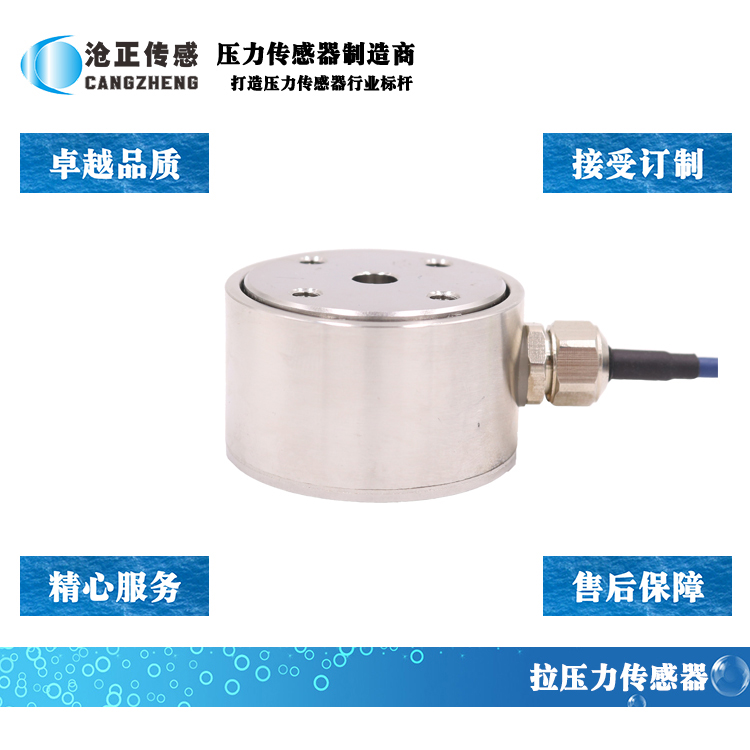

2、筒式拉力傳感器
筒式拉力傳感器通常用來測大量程拉力或壓力，內螺紋作承載連接。

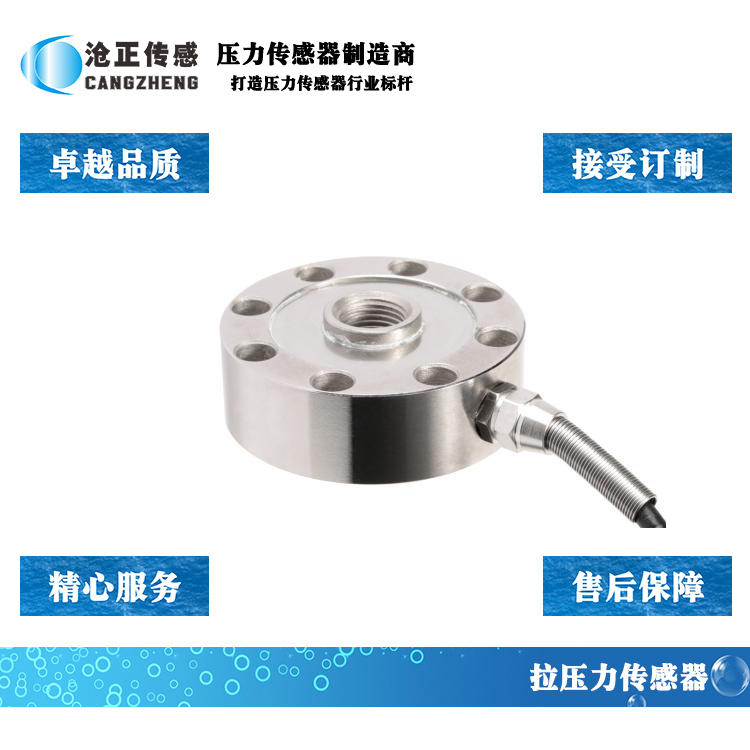

3、輪輻式拉力傳感器
輪輻式拉力傳感器也是一種高精度的傳感器，測量量程可達100T，精度可達0.03%FS，四圍通孔固定傳感器，中孔受力
板環式拉力傳感器量程大，結構簡單，易于使用，頻響特性好，能在惡劣條件下工作。因此它廣泛應用于起重、起吊行業中。
5、柱式拉力傳感器
柱式拉力傳感器，外形為柱式，結構為S型結構，精度高，平面受力，廣泛應用于自動化設備裝配力、抓取力的測量。
螺桿式拉力傳感器螺桿軸向受力，易于安裝，連接方便，安裝時應注意同心度，減少剪切力。
拉力傳感器的接線
拉力傳感器既可測拉力，也可測壓力，如傳感器壓向?yàn)檎驗樨?fù)，測拉力時信號線反接即可。滄正拉力傳感器測壓力時綠線為信號正，白線為信號負，如需拉力為正，綠白線反接即可。更多拉力壓力傳感器相關文章請見滄正傳感官網http://m.bvrg.cn
