平行梁式稱重傳感器是最常見也是應用最廣泛的稱重傳感器之一，被喻為電子秤的心臟，是電子秤必不可小的部件。稱重傳感器在受到外力作用后，粘貼在彈性體的應變片隨之產生形變引起電阻變化，電阻變化使組成的惠斯登電橋失去平衡輸出一個與外力成線性正比變化的電量電信號。由一個或多個能在受力后產生形變的彈性體，和能感應這個形變量的電阻應變片組成的電橋電路（如惠斯登電橋），以及能把電阻應變片固定粘貼在彈性體上并能傳導應變量的粘合劑和保護電子電路的密封膠等三大部分組成稱重傳感器。
平行梁式稱重傳感器一般為小量程傳感器，小到幾克、幾十克，大到幾百公斤，一般為鋁制傳感器，也有部份鋼制傳感器。平行梁式稱重傳感器精度高、重復性好，被廣泛應用于各種稱重設備。平行梁式稱重傳感器為長條形四方塊狀，膠密封結構，如下圖：
上圖中，中間部份為膠密封部份，應變片便貼于此，在外力的作用下使彈性體產生形變，使貼于此處的應變片也同時變形而產生阻值變化，再通過相關電路輸出相應的毫伏電壓信號。

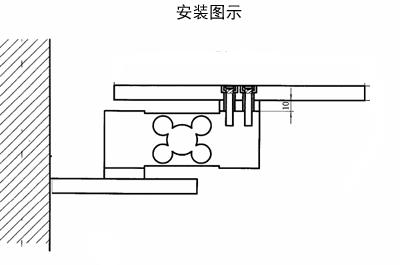

安裝使用過程中，外力應作用于膠密封左端帶螺紋孔平面處，膠密封部份不能施加壓力。左端螺紋孔平面處用來固定秤面，適當墊高，以避免秤臺接觸到膠密封處。膠密封右端螺絲孔底部用來固定傳感器本身。此處也須墊高，使傳感器左端懸空以預留形變空間，見下圖所示：
安裝使用過程中，外力應作用于膠密封左端帶螺紋孔平面處，膠密封部份不能施加壓力。左端螺紋孔平面處用來固定秤面，適當墊高，以避免秤臺接觸到膠密封處。膠密封右端螺絲孔底部用來固定傳感器本身。此處也須墊高，使傳感器左端懸空以預留形變空間，見下圖所示：
